变压器检验

2020-08-26 12:35:50
变压器检验
详细介绍:

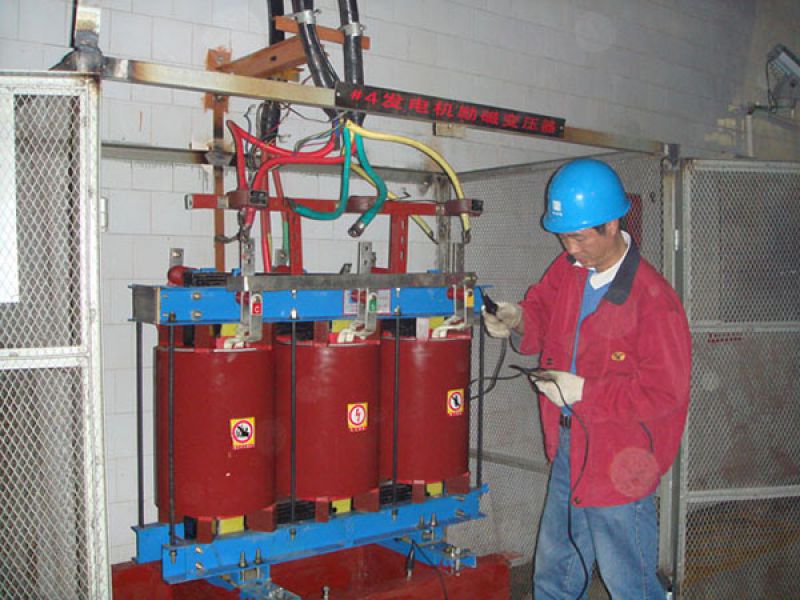

柴油发电机的检测

一.变压器怎么检验?变压器检验方法与标准规范

变压器是用来变换交流电压、电流而传输交流电能的一种静止的电器设备。它是根据电磁感应的原理实现电能传递的。变压器就其用途可分为电力变压器、试验变压器、仪用变压器及特殊用途的变压器:电力变压器是电力输配电、电力用户配电的必要设备;试验变压器对电器设备进行耐压(升压)试验的设备;仪用变压器作为配电系统的电气测量、继电保护之用(PT、CT);特殊用途的变压器有冶炼用电炉变压器、电焊变压器、电解用整流变压器、小型调压变压器等。变压器的质量,是通过检验来确定的。那么变压器怎么检验呢?本文将为大家详细介绍一下变压器检验方法与标准规范。


二、变压器的基础知识

1. 变压器是什么电器?

一种通过改变电压而传输交流电能的静止感应电器.


2. 变压器的工作原理?

电感生磁,磁感生电的电磁感应原理,通过改变初次级的匝数来改变电压,输送功率。


3. 变压器的分类

油浸式—高压(10000V以上),大型(MvA),户外使用,有污染。

干式—一般用于配电,不直接接到电网,特种变压器,容量较小,电压一般小于1000V。户内使用,或在保护箱内,无污染。也有直接入电网的环氧浇注10000V/400V的干式变压器,


4. 变压器的结构

由铁芯,线圈,夹件组成。  铁芯由高硅钢片迭成,主要作用是传输磁能和作为变压器的主要框架 线圈由双玻璃丝线绕成(电解铜材质,外包玻璃丝)。主要作用是传输电能。


5. 隔离变压器与自耦变压器的区别

隔离变压器与自耦变压器的区别

隔离变压器输入与输出之间没有电的联系,自耦变压器输入与输出之间有电的联系。


6.  变压器容量的简单计算

7.  变压器绝缘耐热等级

8.  干式变压器的简单分类与字母表示

SG   三相干式(隔离)    DG  单相干式(隔离) 0SG  三相干式自耦  0DG  单相干式自耦


9. 变压器的几种常用标准接线方式

单相变压器:输入与输出都是两根线,一根接相线(俗称火线)一根接零线。(包括单相自耦)

三相自耦:只有星形联接,输入与输出共用一个星形联接。

三相干式(隔离):丫/丫。  △/丫。  丫。/△  △/△ 分子表示输入联接,分母表示输出联接。

例:SG-250 KvA   380/200    △/丫。

三相干式变压器(隔离)  容量-250 KvA    输入380V(线电压)输出200V(线电压)   输入联接三角形   输出联接星形带零线。


三、变压器的检验标准

(一)检验准备


1、根据《入库验收单》明确物料的型号、规格、数量,并按照MIL-STD-105E(二级)确认抽样数量(严重0.65,轻微1.0)。

2、找出相应型号的规格书、样板、数显卡尺、高压测试仪、测试架、电子元件自动分析仪。


(二)检验项目

1、外观


检验方法:目测(视距25cm、45度 角、光线强的地方看)

检验标准:来料变压器应有物料型 号,变压器脚上无氧化、异物、断线

严重缺陷:来料变压器无物料型号,脚上有氧化、异物、断线

轻微缺陷:变压器脚上有异物,但可去除


2、尺寸


检验方法:使用数显卡尺测试变压 器的飞线长度、线径、磁芯高度及变压器的长、宽、高

检验标准:各项尺寸应与该型号的规格书要求一致

严重缺陷:超出规格书中最 大或最 小尺寸范围


3、高压测试

检验方法:先将变压器初、次两级分别短路,再在两级加 4250VAC  50/60Hz正弦波电压用5mA电流测试5秒

检验标准:无飞弧、报警

严重缺陷:有飞弧、报警


4、性能测试


检验方法:将变压器放置在相应的测试架上进行测试

检验标准:变压器各次级的输出电压应与规格书要求一致

严重缺陷:变压器各次级的输出电压与规格书要求不一致


5、安装测试


检验方法:将变压器与相应的PCB 板进行试插件

检验标准:变压器的脚距、飞线长度都与PCB板上相应 的孔距相符,插件容易

严重缺陷:变压器的脚距、飞线长度与PCB板上相应的孔距:过大、过小、插件困难


6、参数测试


检验方法:用电子元件自动分析仪 测试变压器各级的线圈 匝数

检验标准:测试出的变压器各级线 圈匝数、电感、漏感、 相位、Q值与规格书的 要求一致

严重缺陷:测试出变压器线圈的各级匝数、电感、漏感、相位、Q值与规格书的要求不一致


7、工艺测试


检验方法:在抽检变压器中抽取2PCS进行拆解

检验标准:高温胶层数、线圈的匝 数、线径、材质、绕行方向及线圈长度与规格 书要求一致

严重缺陷:高温胶层数、线圈的匝数、线径、材质、绕行方向及线圈长度与规格书要求不一致





变压器检验项目


(三)检验完成后

1、将良品与不良品分开放置,用箭头纸标识,指出不良位置,记下不良数。

2、不良品的数量超出AQL的接收范围时,如实填写《物料收货/验货不合格报告》、《材料不良改善 通知书》交由领班到各部门会签,并做好相应记录,并贴上相应的不合格标贴,如有不良在接收范围内,则在《物料收货/验货合格报告》中注明,贴上合格标贴。


(四)工具清单

变压器检验工具


(五)注意事项

1、高压测试时人体要远离被测物体以免电击。

2、性能测试之前应注意观察变压器脚上是否有异物,如有,应去除异物后再测试,注意分清变压器初、次两级。

3、操作电子元件自动分析仪时,注意各项参数,要设置正确。

以上就是变压器检验方法与标准规范,希望对大家有帮助。如有其它疑问可以查看测库的QC百科和资讯的其他相关内容。


四.变压器的检测方法二

变压器的检测方法知识1?中周变压器的检测?

A、将万用表拨至R×1挡,按照中周变压器的各绕组引脚排列规律,逐一检查各绕组的通断情况,进而判断其是否正常。

B、检测绝缘性能??将万用表置于R×10k挡,做如下几种状态测试:


(1)初级绕组与次级绕组之间的电阻值;

(2)初级绕组与外壳之间的电阻值;

(3)次级绕组与外壳之间的电阻值。

上述测试结果分出现三种情况:


(1)阻值为无穷大:正常;

(2)阻值为零:有短路性故障;

(3)阻值小于无穷大,但大于零:有漏电性故障。


2、电源变压器的检测

A、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂,脱焊,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。

B、绝缘性测试。用万用表R×10k挡分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值,万用表指针均应指在无穷大位置不动。否则,说明变压器绝缘性能不良。

C、线圈通断的检测。将万用表置于R×1挡,测试中,若某个绕组的电阻值为无穷大,则说明此绕组有断路性故障。

D、判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的,并且初级绕组多标有220V字样,次级绕组则标出额定电压值,如15V、24V、35V等。再根据这些标记进行识别。


E、空载电流的检测。


(a)直接测量法。将次级所有绕组全部开路,把万用表置于交流电流挡(500mA,串入初级绕组。当初级绕组的插头插入220V交流市电时,万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%~20%。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多,则说明变压器有短路性故障。

(b)间接测量法。在变压器的初级绕组中串联一个10?/5W的电阻,次级仍全部空载。把万用表拨至交流电压挡。加电后,用两表笔测出电阻R两端的电压降U,然后用欧姆定律算出空载电流I空,即I空=U/R。F?空载电压的检测。将电源变压器的初级接220V市电,用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值,允许误差范围一般为:高压绕组≤±10%,低压绕组≤±5%,带中心抽头的两组对称绕组的电压差应≤±2%。G?一般小功率电源变压器允许温升为40℃~50℃,如果所用绝缘材料质量较好,允许温升还可提高。


H、检测判别各绕组的同名端。在使用电源变压器时,有时为了得到所需的次级电压,可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压器时,参加串联的各绕组的同名端必须正确连接,不能搞错。否则,变压器不能正常工作。I.电源变压器短路性故障的综合检测判别。电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常。通常,线圈内部匝间短路点越多,短路电流就越大,而变压器发热就越严重。检测判断电源变压器是否有短路性故障的简单方法是测量空载电流(测试方法前面已经介绍)。存在短路故障的变压器,其空载电流值将远大于满载电流的10%。当短路严重时,变压器在空载加电后几十秒钟之内便会迅速发热,用手触摸铁心会有烫手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。

经过此次测试,我公司数据中心机房检测供电系统测试系统更加成熟,人员更加的熟练,累积了更多的经验,为以后更多的大型数据机房项目奠定了坚实基础。
